Abstract: Gapforsegling er en enkel og mye brukt tetn...
Gapforsegling er en enkel og mye brukt tetningsmetode. Det forhindrer lekkasje basert på det lille gapet mellom parringsflatene til relative bevegelige deler. Trykkoljen fylles inn i gapet, og er avhengig av vedheftet mellom metall og olje og viskositeten til oljen for å gi en gassmotstandseffekt for å forhindre lekkasje. En viss mengde lite gap kan danne en flytende friksjonstilstand mellom doren og det faste skallet, noe som reduserer friksjonskoeffisienten og energiforbruket. Rotasjonsledninger tillater en viss lekkasje og en viss mengde trykktap i praktiske anvendelser.
En viss mengde lekkasje tar bort varmen som genereres av spindellagrene i begge ender av rotasjonsleddet under rotasjon gjennom lekkasjeoljeporten, noe som kan forhindre at rotasjonsleddet strømmer olje mellom portene A og B under arbeidet. Fordi det er en trykkforskjell P-P0 i begge ender av ringgapet E, strømmer den blokkerte oljestrømmen fra siden av høytrykkskammeret P til siden av lavtrykkskammeret, og danner en lekkasje Q0.
Hvis gapet er for stort, vil lekkasjen øke og trykktapet vil være stort, slik at det faktiske arbeidstrykket ikke kan dekke arbeidsbehovene; Parringsoverflaten blir oppvarmet på grunn av oppvarming. Gapetetningen bruker en ringformet glatt gapforsegling med en konstant gap -verdi E, og oljestrømmen er symmetrisk for midten av gapet.

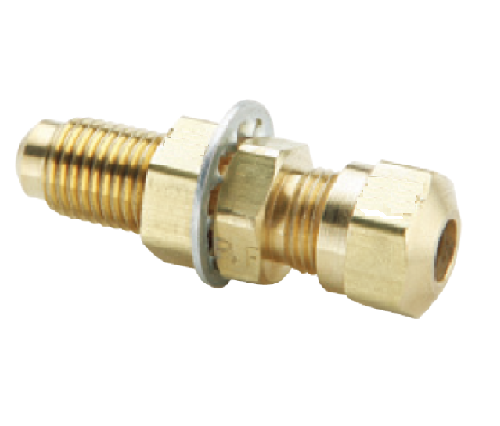

Hovedartikler av hydraulisk fellesinstallasjon
(1) Når slangen beveger seg eller stasjonær, skal den ikke være for bøyd, og den kan heller ikke bøyes ved roten, i det minste skal den begynne å bøye seg med 1,5 ganger diameteren;
(2) Når gummislangen beveger seg til tilsvarende posisjon, skal den ikke trekkes for tett, men skal være relativt løs;
(3) forhindre torsjonsdeformasjon av slangen så mye som mulig;
(4) gummislangen skal holdes borte fra varmestrålingskomponenter så langt det er mulig, og et varmeskjold skal installeres om nødvendig;
(5) den ytre skaden på slangen bør unngås, for eksempel langvarig friksjon med overflaten av komponenten under bruk;
(6) Hvis gummislangen er alvorlig deformert på grunn av sin egen vekt, bør det være støttedeler.
Når den aksiale lengden på det ringformede gapet til det hydrauliske leddet er L, hvis gapets bøyning ikke blir vurdert, kan strømningshastigheten gjennom gapet, det vil si lekkasjemengden, oppnås fra Hagen-Poseyier-formelen:
Den kinematiske viskositeten til en væske er mer relatert til temperatur og mindre til trykk. Jo høyere temperatur, jo lavere viskositet. Som nevnt ovenfor, kan størrelsen på tetningsgapet direkte påvirke arbeidstrykket og relativ hastighet på rotasjonsleddet, så valg av tetningsgapet er veldig kritisk. Den ideelle gapforseglingen oppnås gjennom formelen
(4) Beregning og praksis må kombineres med hverandre. Vi beregner tetningsklarering av det designet rotasjonsleddet som følger, kjente forhold: Bruk nr. 46 Anti-Wear hydraulisk olje, oljeforsyningstrykk P = 14MPa; Trykket på lekkasjeoljeporten er vanligvis P0 = 0,5MPa; den tillatte lekkasjen Q = 80 ～ 200 ml/min; Tettheten av nr. 46 hydraulisk olje ρ = 0,89 kg/cm3; lekkasjelengden L = 50mm. Under normale omstendigheter blir driftstemperaturen til oljen valgt ved to punkter på 40 ° C og 80 ° C, og de tilsvarende kinematiske viskositetene v er henholdsvis 30CST og 8CST. Å erstatte dataene ovenfor i formel (4), kan den lille gapverdien ved to temperaturer oppnås. I henhold til beregningsresultatene og praktisk erfaring, kan valg av klareringsverdi under design utvides på riktig måte for å sikre klarering som kreves for rotasjon av rotasjonsleddet.
