1569 -tallet Push in Swivel 90 ° mannlig albue
  • 1569 -tallet Push in Swivel 90 ° mannlig albue
  • 1569 -tallet Push in Swivel 90 ° mannlig albue

1569 -tallet Push in Swivel 90 ° mannlig albue

Produktfunksjoner:
■■ Messing Collet
■■ Buna n o-ring
■■ Støtte i rustfritt stål
■■ Møter D.O.T. FMVSS571.106
■■ Møtes SAE J2494 & SAE J2494-3

Markeder:
■■ Kraftig lastebil
■■ Tilhenger
■■ Mobil

Applikasjoner:
■■ Luftbremser
■■ Lufttanker
■■ Lufttur
■■ Glidebrytere
■■ Dekkinflasjon
■■ Primære og sekundærair linjer

Kompatibel rør:
■■ SAE J844 Type A & B nylonrør

Referanse del nr:
AQ69DOTS -169PMTNS -1869 -DQ69DOTS -1569SDOT

Kontakt oss

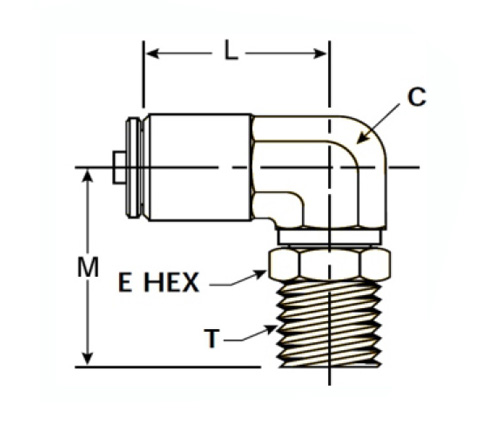

Spesifikasjoner

DEL#

Tube O.D × Mann NPTF

C

M

L

E

1569S-D0T-4A

1/4 × 1/8

3/8

.89

.88

7/16

1569S-D0T-4B

1/4 × 1/4

3/8

1.07

.88

9/16

1569S-D0T-4C

1/4 × 3/8

1/2

1.13

1.00

11/16

1569S-D0T-6A

3/8 × 1/8

1/2

.99

.98

7/16

1569S-D0T-6B

3/8 × 1/4

1/2

1.10

.98

9/16

1569S-D0T-6C

3/8 × 3/8

1/2

1.14

.98

11/16

1569S-D0T-6D

3/8 × 1/2

5/8

1.46

1.07

7/8

1569S-D0T-8B

1/2 × 1/4

5/8

1.20

1.16

9/16

1569S-D0T-8C

1/2 × 3/8

5/8

1.25

1.16

11/16

1569S-D0T-8D

1/2 × 1/2

5/8

1.46

1.16

7/8

1569S-DOT-10C

5/8 × 3/8

3/4

1.23

1.40

11/16

1569s-DOT-10D

5/8 × 1/2

11/16

1.64

1.40

7/8

1569S-D0T-12d

3/4 × 1/2

15/16

2.46

1.40

1-1/16

1569S-D0T-12E

3/4 × 3/4

15/16

2.46

1.40

1-1/16

Designet for tunge applikasjoner som luftbremser, glidebryter for lufttank og lufttur, dekkinflasjon, primær- og sekundære luftlinjer. Funksjoner: messingkollet, buna n o-ring og rustfritt stålrørstøtte. Kompatibel rør: SAE J844 Type A & B nylonrør (referansedel nr: AQ69DOTS). Den mannlige albuen er en oulet, som gjør at en rørforbindelse av utvendig diameter mindre enn 12 mm kan monteres over en vinkel på 90 ° og i to tilfeller, 45 °. Enden er tappet og godtar en M20x1.5 -tråd. Albuene passer inne i tønnene / rørene med bremselinjer og er ikke kompatible med kobberrør.
