287 SAE/JIC DUAL 37 °/45 ° kvinnelig svingbar
  • 287 SAE/JIC DUAL 37 °/45 ° kvinnelig svingbar
  • 287 SAE/JIC DUAL 37 °/45 ° kvinnelig svingbar

287 SAE/JIC DUAL 37 °/45 ° kvinnelig svingbar

Fordeler:
Push -on slangebeslag er maskinert fra
Messing av høyeste kvalitet eller rustfritt stål. Barbs er
spesielt konstruert for å jobbe i forbindelse med
L.D. og flettevinkelen på push -on slange, sikrer en tett
Tilkobling uten klemmer.

Forsamling:
Push -on slangebeslag er bare designet for bruk med
Push -on slange. Ikke bruk med noen annen stil eller
produsent av slange.

Monteringsinstruksjoner:
■■ Skjær slangen rent og firkantet til lengde.
■■ Smør slangen L.D. og pigger med lett olje eller såpe vann.
■■ Skyv slangen på monteringen til den bunner mot
den gule stoppringen. Dette sikrer at alle
Barbs er forlovet med slangen og vil også hjelpe
Hold enden av slangen fra å avbrette.

Trykkområde
Begrenset av slangen L.D

Referanse del nr:
29FDS -287 -HDF -309 -735 -690 -P990 -K -305 -935/934

Kontakt oss

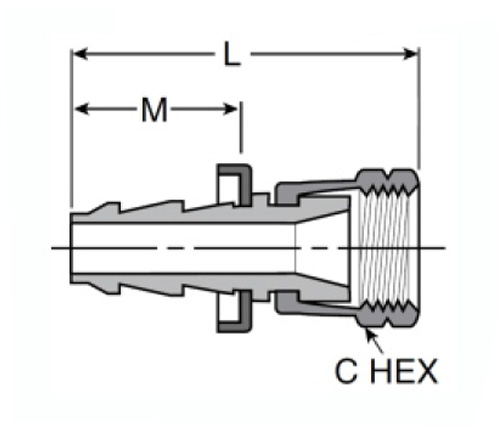

Spesifikasjoner

DEL#

Slange I.D × dobbeltsete

C

M

L

287-4-4

1/4 × 7/16-20UNF

7/16

.87

1.45

287-4-5

1/4 × 1/2-20UNF

5/8

.87

1.59

287-5-6

3/8 × 1/2-20UNF

5/8

.92

1.75

287-6-8

3/8 × 3/4-16UNF

7/8

.92

1.82

287-8-8

1/2 × 3/4-16UNF

7/8

.97

1.78

287-8-10

1/2 × 7/8-14Unf

7/8

1.02

1.97

287-10-10

5/8 × 7/8-14Unf

1 "

1.00

2.35

Bruk push-on slangebeslag for rask, enkel og pålitelig slangesamling. De er produsert av rustfritt stål eller messing av høy kvalitet, og sikrer en slitesterk tetning på slanger. Barb-designen sikrer en nøyaktig passform med push-on slange. Barblengden er designet for maksimal effektivitet i å mate slangen på beslaget, og minimerer enhver sjanse for å knytte eller bøye slangen.
