69# komprimering 90 ° messing hannalbue
  • 69# komprimering 90 ° messing hannalbue
  • 69# komprimering 90 ° messing hannalbue

69# komprimering 90 ° messing hannalbue

Bruksområder: Markeder:
■■ Luftlinjer ■■ Industriell
■■ Smørelinjer ■■ Emballasje
■■ Kjølelinjer ■■ Pneumatisk
■■ Industri ■■ Printing
■■ Maskineri
■■ Kompressorer
■■ Væskeoverføring

Produktfunksjoner:
■■ Oppfyller funksjonelle krav til SAE J-512
■■ UL oppført for brennbar væske
■■ Messing eller acetal erme tilgjengelig
■■ Ingen rørforberedelser
■■ Smidde og ekstruderte former

Referanse del nr:
69 -169 -S69 -69A

Kontakt oss

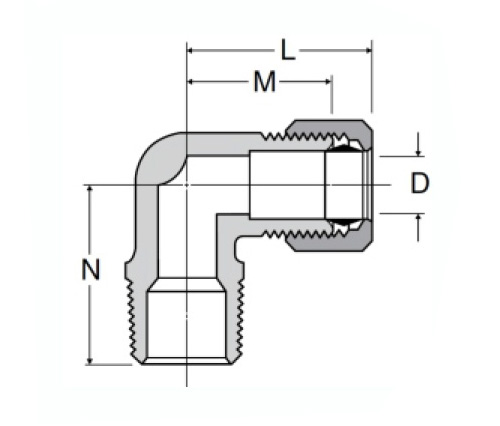

Spesifikasjoner

DEL# Rør o.d*hann nptf N M
69-2a 1/8*1/8 .68 .59
69-3a 3/16*1/8 .68 .62
69-3b 3/16*1/4 .85 .61
69-4A 1/4*1/8 .75 .62
69-4B 1/4*1/4 .91 .65
69-4C 1/4*3/8 .93 .72
69-4D 1/4*1/2 1.11 .82
69-5a 5/16*1/8 .71 .67
69-5B 5/16*1/4 .82 .66
69-5C 5/16*3/8 .93 .81
69-5d 5/16*1/2 1.12 .82
69-6A 3/8*1/8 .72 .72
69-6b 3/8*1/4 .88 .75
69-6C 3/8*3/8 .93 .81
69-6d 3/8*1/2 1.18 .87
69-8b 1/2*1/4 .97 .88
69-8C 1/2*3/8 1.06 .88
69-8d 1/2*1/2 1.13 .94
69-8e 1/2*3/4 1.25 1.16
69-10C 5/8*3/8 1.25 1.06
69-10d 5/8*1/2 1.31 1.06
69-12d 3/4*1/2 1.31 1.19
69-12e 3/4*3/4 1.38 1.19

*Ref.sae No.060202 Ba

Vår messing og acetal 90 ° mannlig albue er designet i henhold til SAE J-512. Den oppfyller de funksjonelle kravene til den spesifikasjonen, med en kompresjonsledd og en dannet ende. Messing- eller acetalhylsen er innebygd i en maskinert flens som gir stivhet, men likevel gjør at røret (e) kan settes inn uten forberedelser.
90 ° messing albuemontering er designet for å koble til rør uten behov for rørforberedelse. Denne universelle tilpasningen kan brukes med andre lignende beslag for å lage komplekse rørsystemer som er enkle å sette sammen og vedlikeholde.
