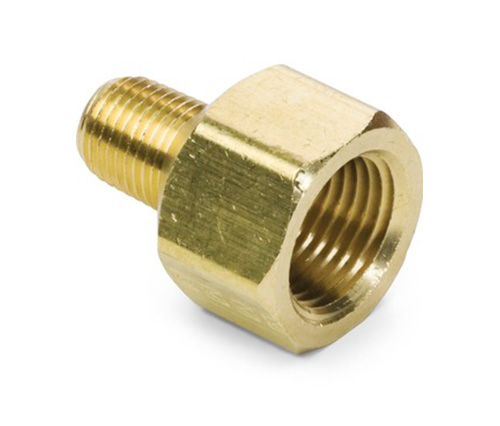

3200# Extender adapterbeslag

Produktfunksjoner: Markeder:
■■ All messingkonstruksjon ■■ Industriell
■■ Oppfyller funksjonelle krav til ■■ Konstruksjon
SAE J530 og SAE J531 ■■ Kraftig lastebil
■■ Tråder laget til Dryseal -standarder ■■ Mobil
■■ Både tilgjengelige forgaver og ekstruderinger ■■ Fabrikk/prosessautomatisering

Applikasjoner: Kompatibel rør:
■■ Luftlinjer ■■ Kopper
■■ Vannlinje ■■ Messing
■■ Kjølelinjer ■■ Jernrør

Spesifikasjoner:
Trykkområdet opp til 1000 psi
Temperaturområde -65 ° til 250˚F

Typisk applikasjon:
Fett, drivstoff, LP og naturgass, kjøling. Instrumentasjon og hydrauliske systemer

Samsvar:
Oppfyller spesifikasjoner og standarder for ASA, ASME og SAE.

Referanse del nr:
375 -222p -3200 -R1 -120AH -120B

Kontakt oss

Spesifikasjoner

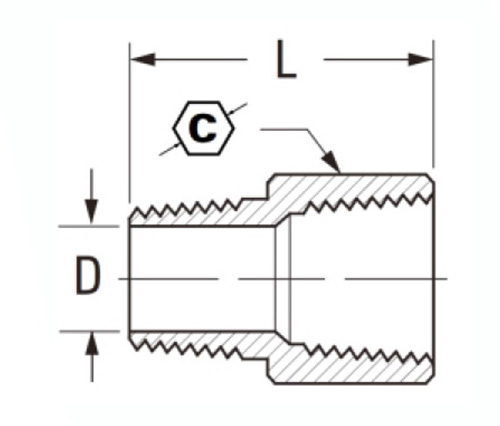

DEL#	Trådstørrelse	C	F	L
3200-AA	F1/8 × M1/8	1/2	.219	.88
3200L-AA	F1/8 × M1/8	9/16	.219	.83
3200-ba	F1/4 × M1/8	3/4	.219	1.06
3200L-BA	F1/4 × M1/8	11/16	.219	.94
3200LL-BA	F1/4 × M1/8	5/8	.219	.94
3200-bb	F1/4 × M1/4	3/4	.312	1.25
3200L-BB	F1/4 × M1/4	11/16	.312	1.00
3200LL-BB	F1/4 × M1/4	5/8	.312	1.00
3200-CA	F3/8 × M1/8	7/8	.219	1.00
3200-CB	F3/8 × M1/4	7/8	.312	1.25
3200L-CB	F3/8 × M1/4	13/16	.312	1.12
3200-CC	F3/8 × M3/8	7/8	.438	1.24
3200L-CC	F3/8 × M3/8	13/16	.438	1.12
3200-dB	F1/2 × M1/4	1-1/16	.312	1.46
3200-dc	F1/2 × M3/8	1-1/16	.438	1.47
3200L-DC	F1/2 × M3/8	15/16	.438	1.19
3200-dd	F1/2 × M1/2	1-1/16	.562	1.66
3200L-DD	F1/2 × M1/2	15/16	.562	1.31
3200-EC	F3/4 × M3/8	1-1/4	.438	1.59
3200-ed	F3/4 × M1/2	1-1/4	.563	1.69
3200-EE	F3/4 × M3/4	1-1/4	.750	1.69

*L: Lys

*Ref.sae No.130139

Adapterbeslag er laget av både forgings og ekstruderinger og kompatible med et bredt spekter av rør, inkludert luftlinjer, vannlinjer, etc. SAE J530 og SAE J531 tråder oppfyller funksjonelle krav til tunge lastebilmarkeder. Kompatibel med både kobber- og messingrør, kan dette produktet håndtere et trykkområde opp til 1000 psi. Alle beslag er laget i USA.The 3200 Series - Series 200 Adapter -beslag av RSE -er er designet for å forlenge rørlengder. En holdbar, all messingkonstruksjon gjør disse kontaktene ideelle for industrielle, lastebil- og mobilapplikasjoner. Disse beslagene kan koble til en hvilken som helst 2 tommers rørstørrelse og ha et trykkområde mellom 500-1000 psi, med temperaturer fra -65˚ til 250˚ Fahrenheit. Også tilgjengelig i størrelser fra 1/8 ”opp til 6”. 3200# Extender -adaptermonteringen er designet for applikasjoner med rørstørrelser fra 1/2 "til 2". Den har en ferrulet kropp laget av bronse som gir beskyttelse mot korrosjon, slik at monteringen kan brukes på forskjellige vanntrykknivåer. Den kvinnelige enden er gjenget og har tre settskruer.
