274 PUSH-ON SLOSEBAR til hunnrør
  • 274 PUSH-ON SLOSEBAR til hunnrør
  • 274 PUSH-ON SLOSEBAR til hunnrør

274 PUSH-ON SLOSEBAR til hunnrør

Fordeler:
Push -on slangebeslag er maskinert fra
Messing av høyeste kvalitet eller rustfritt stål. Barbs er
spesielt konstruert for å jobbe i forbindelse med
L.D. og flettevinkelen på push -on slange, sikrer en tett
Tilkobling uten klemmer.

Forsamling:
Push -on slangebeslag er bare designet for bruk med
Push -on slange. Ikke bruk med noen annen stil eller
produsent av slange.

Monteringsinstruksjoner:
■■ Skjær slangen rent og firkantet til lengde.
■■ Smør slangen L.D. og pigger med lett olje eller såpe vann.
■■ Skyv slangen på monteringen til den bunner mot
den gule stoppringen. Dette sikrer at alle
Barbs er forlovet med slangen og vil også hjelpe
Hold enden av slangen fra å avbrette.

Trykkområde
Begrenset av slangen L.D

Referanse del nr:
274 -726 -940 -HLF -626 -29FPO -30282

Kontakt oss

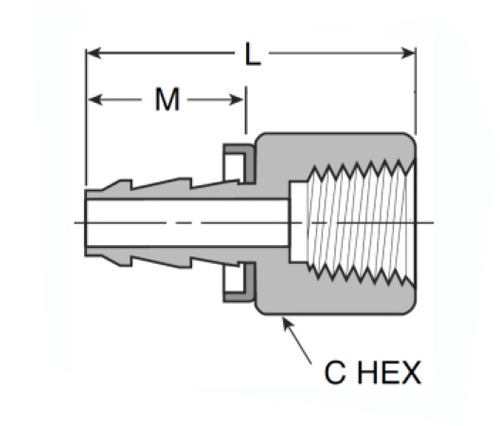

Spesifikasjoner

DEL#

Slange I.D × kvinnelig NPTF

C

M

L

274-4A

1/4 × 1/8

1/2

.77

1.35

274-4B

1/4 × 1/4

5/8

.77

1.51

274-4C

1/4 × 3/8

3/4

.77

1.51

274-5a

5/16 × 1/8

1/2

.77

1.32

274-5B

5/16 × 1/4

5/8

.87

1.51

274-6a

3/8 × 1/8

7/16

.92

1.47

274-6b

3/8 × 1/4

5/8

.97

1.61

274-6C

3/8x3/8

3/4

.97

1.63

274-6d

3/8 × 1/2

15/16

.97

1.66

274-8b

1/2 × 1/4

9/16

.97

1.76

274-8C

1/2 × 3/8

3/4

.97

1.63

274-8d

1/2 × 1/2

15/16

.97

1.76

274-8e

1/2 × 3/4

1-3/16

1.02

2.07

274-10C

5/8 × 3/8

3/4

1.50

2.24

274-10d

5/8 × 1/2

15/16

1.50

2.24

274-12d

3/4 × 1/2

15/16

1.50

2.24

274-12e

3/4 × 3/4

1-3/16

1.50

2.55

Push-on Slange Barb-beslag er enkle å installere, ingen klemmer kreves. Skyv piggen over den ytre diameteren på slangen og roter for å stramme. Barben har en firkantet profil som skaper en tett tetning mot den indre overflaten av slangeveggen. Barben er produsert av messingflettet stål eller rustfritt stål konstruksjon av ett stykke maskinert fra solid lager uten sveiser eller sømmer.
